| 詳細介紹： |
『Z543WF、Z543Y傘齒輪平板閘閥』專業生產廠家，由本廠自主研發生產的【平板閘閥】質量可靠、價格合理、售后服務完善。『Z543WF、Z543Y傘齒輪平板閘閥』適用于各種輕重工業及樓宇管道。能恩品質，全球共享！【閘閥】廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
|
產品名稱 |

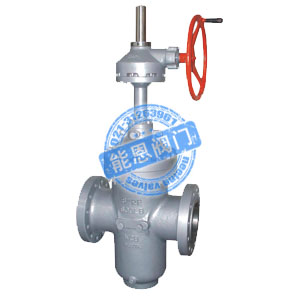

Z543WF、Z543Y傘齒輪平板閘閥 |
產品型號 |
Z543WF、Z543Y |
公稱通徑 |
DN100-1000 |
壓力范圍 |
1.6MPa-16.0MPa |
閥體材質 |
鑄鐵丨鑄鋼丨不銹鋼（304L/R、316L/R） |
『傘齒輪平板閘閥』專業生產廠家，由本廠自主研發生產的【閘閥】質量可靠、價格合理、售后服務完善.『傘齒輪平板閘閥』適用于各種輕重工業及樓宇管道.能恩品質，全球共享!【閘閥】廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
【閘閥】特點：（1）流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。（2）啟閉時較省力。是與截止閥相比而言，因?yàn)闊o(wú)論是開或閉，閘板運動方向均與介質流動方 向相垂直。（3）高度大，啟閉時間長。閘板的啟閉行程較大，降是通過螺桿進行的。（4）水錘現象不易產生。原因是關閉時間長。（5）介質可向兩側任意方向流動，易于安裝。閘閥通道兩側是對稱的。（6）結構長度(系殼體兩連接端面之間的距離)較小。（7）密封面易磨損，影響使用壽命。啟閉時，閘板與閥座兩個密封面相互摩擦滑動，要介質壓力作用下易產生擦傷磨損，影響密封性能，縮短使用壽命。（8）價格較貴。接觸密封面較多，加工較復雜，特別是閘板座上的密封面不易加工，而且零件較多。（9）形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。（10）結構緊湊，閥門剛性好，通道流暢，流阻數小，密封面采用不銹鋼和硬質合金，使用壽命長，采用PTFE填料，密封可靠，操作輕便靈活。
傘齒輪平板閘閥概述：
傘齒輪平板閘閥有帶導流孔型、無導流孔型、調節型等幾種結構形式，適用于天然氣、油品、化工、城建、環保等行業，其中抗硫系列產品適用于含硫化氫介質、流速快、雜質多、腐蝕嚴重的天然氣長輸管線。
|
公稱壓力 |
|
產品型號 |
|
1.0～16.0MPa 150～900Lb |
無導流孔 |
Z543WF、Z543WY、Z543WD、Z543WbF、Z543WbY |
|
有導流孔 |
Z543NF、Z543DF、Z543YF、Z543F、Z543D、Z543Y |
性能規范：
|
壓力等級 |
常溫下壓力試驗(MPa) |
適用溫度(℃) |
適用介質a |
|
殼體 |
左密封 |
右密封 |
低壓密封 |
“G”型 |
“D”型 |
普通型 |
“KZ”型 |
“Z”型 |
|
公稱壓力(MPa) |
1.0 |
1.5 |
1.1 |
1.1 |
0.6 |
-29～250 |
-45～121 |
-29～121 |
含H2S和CO2＞500Mg/m3的介質 |
石油、天然氣、水等 |
|
1.6 |
2.4 |
1.76 |
1.76 |
0.6 |
|
2.5 |
3.75 |
2.75 |
2.75 |
0.6 |
|
4.0 |
6.0 |
4.4 |
4.4 |
0.6 |
|
6.4 |
9.6 |
7.04 |
7.04 |
0.6 |
|
10.0 |
15.0 |
11.0 |
11.0 |
0.6 |
|
16.0 |
24.0 |
17.6 |
17.6 |
0.6 |
|
磅級 Lb |
150 |
2.93 |
2.07 |
2.07 |
0.6 |
|
300 |
5.52 |
5.52 |
5.52 |
0.6 |
|
400 |
10.0 |
7.31 |
7.31 |
0.6 |
|
600 |
15.0 |
11.03 |
11.03 |
0.6 |
|
900 |
22.4 |
16.54 |
16.54 |
0.6 |
主要零件材料：
|
零件名稱 |
閥體、閥蓋 |
閘板 |
閥桿 |
閥座 |
閥桿螺母 |
密封圈 |
填料 |
密封指 |
|
“Z” |
WCB |
合金鋼(特殊處理) |
不銹鋼 |
合金鋼(特殊處理) |
鋁青銅 |
填充四氟 |
填充四氟、膨脹石墨 |
耐油密封脂 |
|
“KZ”型 |
抗硫不銹鋼 |
抗硫密封脂 |
抗硫閥門型號前加“K”、調節型閥門型號前加“L”、耐磨型F后加“M”
產品標準：
|
API 6D |
管道閥門 |
|
JB/T5298 |
管線用鋼制平板閘閥 |
|
ANSI B16.5a |
管法蘭及法蘭管件 |
|
B/T79.1～79.2J |
整體鑄鋼管法蘭 |
|
GB/T13927 |
通用閥門壓力試驗 |
|
JB/T9092 |
閥門的檢驗與試驗 |
|
JB/TQ814 |
鋼制平板閘閥產品質量分等 |
1.0-2.5MPa主要外型尺寸及重量：
|
公稱壓力
(MPa) |
尺寸 |
|
DN(mm) |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
1.0 |
L |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
610 |
660 |
711 |
811 |
|
H |
770 |
870 |
965 |
1200 |
1360 |
1560 |
1740 |
1930 |
2160 |
2420 |
2800 |
3200 |
3640 |
4050 |
4467 |
|
H1 |
無導流孔 |
114 |
132 |
150 |
188 |
225 |
247 |
275 |
312 |
335 |
380 |
445 |
490 |
560 |
610 |
715 |
|
有導流孔 |
214 |
257 |
300 |
388 |
475 |
547 |
625 |
712 |
785 |
880 |
1045 |
1190 |
1360 |
1510 |
1715 |
|
重量
(kg) |
無導流孔 |
87 |
130 |
140 |
175 |
275 |
350 |
510 |
610 |
830 |
1150 |
1780 |
2350 |
3380 |
4460 |
5740 |
|
有導流孔 |
94 |
140 |
151 |
198 |
297 |
378 |
550 |
658 |
896 |
1240 |
1922 |
2530 |
3650 |
4817 |
6200 |
|
1.6 |
L |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
610 |
660 |
711 |
811 |
|
H |
770 |
870 |
965 |
1200 |
1360 |
1560 |
1740 |
1930 |
2160 |
2420 |
2800 |
3200 |
3640 |
4050 |
4467 |
|
H1 |
無導流孔 |
114 |
132 |
150 |
188 |
225 |
247 |
275 |
312 |
335 |
380 |
445 |
490 |
560 |
610 |
715 |
|
有導流孔 |
214 |
257 |
300 |
388 |
475 |
547 |
625 |
712 |
785 |
880 |
1045 |
1190 |
1360 |
1510 |
1715 |
|
重量
(kg) |
無導流孔 |
90 |
135 |
150 |
185 |
295 |
400 |
550 |
660 |
1030 |
1300 |
1950 |
3010 |
3800 |
5150 |
6360 |
|
有導流孔 |
97 |
145 |
162 |
200 |
318 |
432 |
596 |
713 |
1100 |
1400 |
2100 |
3250 |
4100 |
5560 |
6868 |
|
2.5 |
L |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
610 |
660 |
711 |
811 |
|
H |
770 |
870 |
965 |
1200 |
1370 |
1560 |
1740 |
1970 |
2260 |
2420 |
2800 |
3230 |
3640 |
4050 |
4467 |
|
H1 |
無導流孔 |
114 |
132 |
150 |
188 |
225 |
247 |
275 |
312 |
335 |
380 |
445 |
490 |
560 |
610 |
715 |
|
有導流孔 |
214 |
257 |
300 |
388 |
475 |
547 |
625 |
712 |
785 |
880 |
1045 |
1190 |
1360 |
1510 |
1715 |
|
重量
(kg) |
無導流孔 |
95 |
145 |
163 |
200 |
330 |
420 |
575 |
735 |
1110 |
1380 |
2030 |
3210 |
4020 |
5320 |
6600 |
|
有導流孔 |
103 |
156 |
176 |
216 |
356 |
450 |
621 |
794 |
1198 |
1490 |
2192 |
3466 |
4340 |
5745 |
7130 |
4.0MPa主要外型尺寸及重量：
|
公稱壓力(MPa) |
尺寸 |
|
DN(mm) |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
|
4.0 |
L |
305 |
381 |
403 |
419 |
457 |
502 |
762 |
838 |
914 |
991 |
1143 |
1346 |
1524 |
|
H |
770 |
870 |
965 |
1200 |
1370 |
1560 |
1740 |
1970 |
2195 |
2420 |
2800 |
3230 |
3640 |
|
H1 |
無導流孔 |
114 |
132 |
150 |
188 |
225 |
247 |
275 |
312 |
346 |
380 |
445 |
490 |
560 |
|
有導流孔 |
214 |
257 |
300 |
388 |
475 |
547 |
625 |
712 |
796 |
880 |
1045 |
1190 |
1360 |
|
重量
(kg) |
無導流孔 |
110 |
168 |
200 |
350 |
460 |
670 |
870 |
1390 |
1620 |
2050 |
3140 |
4140 |
5550 |
|
有導流孔 |
118 |
181 |
215 |
378 |
497 |
723 |
939 |
1500 |
1750 |
2215 |
3390 |
4470 |
5995 |
6.4-16MPa主要外型尺寸及重量：
|
公稱壓力
(MPa) |
尺寸 |
|
DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
|
6.4 |
L |
250 |
280 |
310 |
350 |
400 |
450 |
550 |
650 |
750 |
850 |
950 |
1050 |
1150 |
1350 |
1450 |
|
H |
505 |
560 |
610 |
770 |
870 |
965 |
1200 |
1370 |
1560 |
1740 |
1970 |
2260 |
2420 |
2800 |
3230 |
|
H1 |
無導流孔 |
108 |
125 |
145 |
165 |
190 |
220 |
280 |
330 |
380 |
430 |
480 |
530 |
580 |
670 |
770 |
|
有導流孔 |
158 |
190 |
225 |
255 |
275 |
330 |
410 |
490 |
570 |
650 |
735 |
810 |
905 |
1070 |
1230 |
|
重量
(kg) |
無導流孔 |
90 |
107 |
120 |
133 |
200 |
240 |
400 |
540 |
810 |
1200 |
1680 |
1980 |
2400 |
3850 |
500 |
|
有導流孔 |
97 |
116 |
130 |
143 |
216 |
260 |
432 |
583 |
875 |
1300 |
1815 |
2140 |
2590 |
4158 |
5400 |
|
10.0 |
L |
250 |
280 |
310 |
350 |
400 |
450 |
550 |
650 |
750 |
850 |
950 |
1050 |
1150 |
|
|
|
H |
505 |
560 |
610 |
770 |
870 |
965 |
1200 |
1370 |
1560 |
1740 |
1970 |
2260 |
2420 |
|
|
|
H1 |
無導流孔 |
108 |
125 |
145 |
165 |
190 |
220 |
280 |
330 |
380 |
430 |
480 |
530 |
580 |
|
|
|
有導流孔 |
158 |
190 |
225 |
255 |
275 |
330 |
410 |
490 |
570 |
650 |
735 |
810 |
905 |
|
|
|
重量
(kg) |
無導流孔 |
94 |
120 |
135 |
172 |
235 |
338 |
445 |
670 |
1190 |
1800 |
2470 |
2915 |
3370 |
|
|
|
有導流孔 |
102 |
130 |
145 |
185 |
254 |
365 |
480 |
725 |
1285 |
1945 |
2260 |
2980 |
3640 |
|
|
|
16.0 |
L |
300 |
340 |
380 |
425 |
480 |
530 |
620 |
730 |
850 |
|
|
|
|
|
|
|
H |
525 |
585 |
635 |
800 |
910 |
995 |
1250 |
1420 |
1600 |
|
|
|
|
|
|
|
H1 |
無導流孔 |
108 |
125 |
145 |
165 |
190 |
220 |
280 |
330 |
380 |
|
|
|
|
|
|
|
有導流孔 |
158 |
190 |
225 |
255 |
275 |
330 |
410 |
490 |
570 |
|
|
|
|
|
|
購買本公司傘齒輪平板閘閥請按以下指示進行安裝：（詳情或見產品說明書）
（1）、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
（2）、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置 , 手輪在頂部 )。
（3）、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 )。
（4）、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
（5）、如果閥門經常開關使用 , 每月至少潤滑一次。
聲明：本文中所有文字、數據、圖片考慮到生產工況條件不同，難免會產生偏差、不恰當或是有不充分的描述，故均適用于參考，如果您對本文中所提供的Z543WF、Z543Y傘齒輪平板閘閥產品內容有任何疑問，請您聯系我們，我們將竭誠為您服務！ |
|
