| 詳細介紹： |
『Z941H、Z941W、Z941Y電動閘閥』專業生產廠家，由本廠自主研發生產的【電動閘閥】質量可靠、價格合理、售后服務完善�！篫941H、Z941W、Z941Y電動閘閥』適用于各種輕重工業及樓宇管道。能恩品質，全球共享！【閘閥】廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
|
產品名稱 |

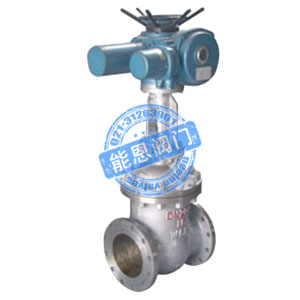

Z941H、Z941W、Z941Y電動閘閥 |
產品型號 |
Z941H、Z941W、Z941Y |
公稱通徑 |
DN15-600mm |
壓力范圍 |
1.6-6.4MPa |
閥體材質 |
鑄鋼、不銹鋼 |
產品概述：
電動法蘭閘閥是由閘閥閥體配用多回轉式電動執行器，使閥板作上下直線運動，實現遠程控制閥位開關，方便快捷。能恩閥門品牌電動法蘭閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～500℃的石油、化工、水力、火力電站各種系統的管路上實現遠程控制閥位開關，切斷或接通管路介質。電動契式閘閥適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。

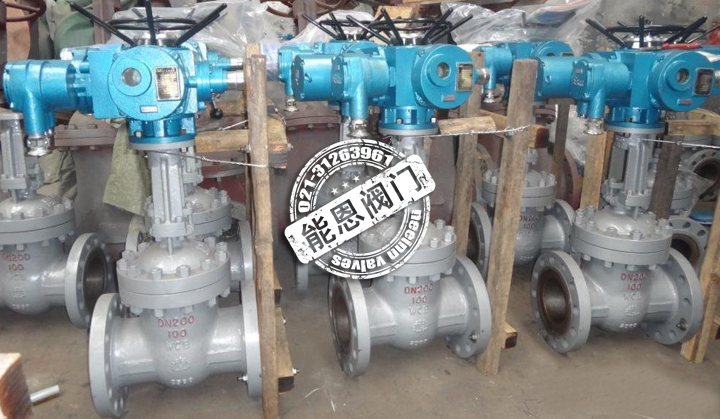

Z941H電動閘閥圖片1：
產品特點：
1、閘閥是常用的截?cái)嚅y之一，主要用來接通或截?cái)喙苈分械慕橘|(zhì); 閘閥適用的壓力、溫度及口徑范圍很大，尤其適用于中、大口徑的管道。
2、楔式剛性單閘板結構簡單，尺寸小，使用比較可靠，它適用于常溫、中溫的各種介質和壓力的環境。廣泛用于給排水、煤氣、電力、冶金、石油、化工、輕紡以及城建等行業，在蒸汽、水、油類介質的管路上作啟閉用。
3、流體阻力小。閘閥閥體內部介質通道是直通的，介質流經閘閥時不改變其流動方向，因而流動阻力較小。
4、啟閉較省力。啟閉時閘板運動方向與介質流動方向相垂直。與截止閥相比，閘閥的啟閉較為省力。
5、介質流動方向一般不受限制。介質可從閘閥兩側任意方向流過，均能達到接通或截?cái)嗟哪康�。便于安裝，適用于介質的流動方向可能改變的管路中。
主要設計規范：
|
設計與制造 |
GB/T12234 |
|
連接端尺寸 |
結構長度 |
GB/T12221 |
|
法蘭尺寸 |
JB79 |
|
檢驗與試驗 |
JB/T9092 |
|
材料 |
碳鋼 |
GB/T12229 |
|
不銹鋼 |
GB/T12230 |
|
標志 |
GB/T12220 |
|
供貨 |
JB/T7928 |

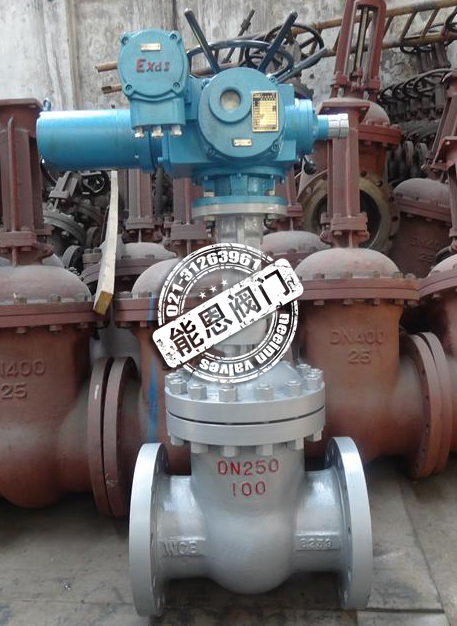

Z941H電動閘閥圖片2：
主要零件材料：
|
閥體、閥蓋 |
閥板 |
閥座 |
閥桿 |
填料 |
適用介質 |
適用溫度(≤℃) |
|
WCB |
WCB+D507MO |
D577 |
2Crl3 |
柔性石墨 |
水、油品、蒸汽 |
425 |
|
ZGlCr5MO |
ZGlCr5M0+ Stellite12 |
1Crl8Ni9+ Stellite6 |
25Cr2M01VA |
柔性石墨 |
水、油品、蒸汽 |
550 |
|
ZGlCrl8Ni9Ti |
Crl了Ni2 |
1Crl8Ni9+ Stellite6 |
1Crl8Ni9Ti |
PTFE |
硝酸類、堿類 |
200 |
|
ZG00Crl7Nil4M02 |
316L+ Stellite12 |
316L+Stel1ite6 |
316L |
PTFE |
尿素、甲銨液、磷酸 |
200 |

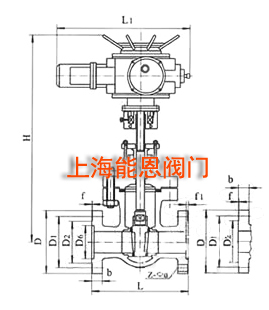

產品外形結構圖及安裝尺寸：
Z941H電動閘閥產品選型：
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式(開關型，調節型)、控制信號(4-20mA,1-5V)、作用方式(電-開式，電-關式)
（3）詳細請來電咨詢
聲明：本文中所有文字、數據、圖片考慮到生產工況條件不同，難免會產生偏差、不恰當或是有不充分的描述，故均適用于參考，如果您對本文中所提供的Z941H、Z941W、Z941Y電動閘閥產品內容有任何疑問，請您聯系我們，我們將竭誠為您服務！ |
|
