| 詳細介紹： |
『上裝式偏心半球閥』專業生產廠家，由本廠自主研發生產的【上裝式球閥】質量可靠、價格合理、售后服務完善�！荷涎b式偏心半球閥』適用于各種輕重工業及樓宇管道。能恩品質，全球共享！【球閥】廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
|
產品名稱 |
上裝式偏心半球閥 |
產品型號 |
DYQ340H |
公稱通徑 |
DN100-1400 |
壓力范圍 |
1.6-2.5MPa |
閥體材質 |
鑄鋼丨不銹鋼（304L/R、316L/R） |
『上裝式偏心半球閥』專業生產廠家,由本廠自主研發生產的【球閥】質量可靠、價格合理、售后服務完善.『上裝式偏心半球閥』適用于各種輕重工業及樓宇管道.能恩品質,全球共享!【球閥】廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
【球閥】特點：（1）流體阻力小，全通徑的球閥基本沒有流阻。（2）結構簡單、體積小、重量輕。（3）緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。（4）操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。（6）在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。（7）適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。（8）由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。

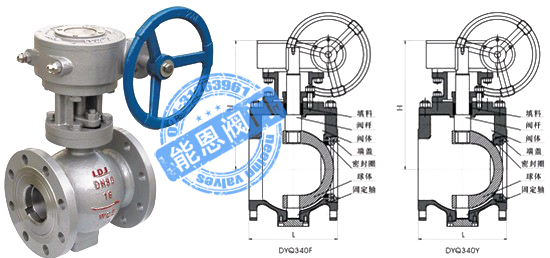

上裝式偏心半球閥概述：
DYQ340H上裝式偏心半球閥的工作原理如下：
A、開啟過程：
1、在關閉位置，球體受閥桿的機械施壓作用，緊壓在閥座上。
2、當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。
3、閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
4、直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。
B、關閉過程：
1、關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。
2、繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。
3、快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。
4、手輪轉動的最后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。

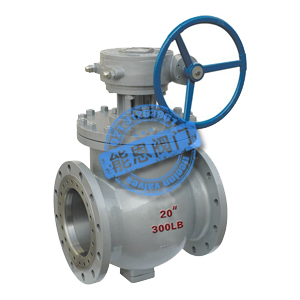

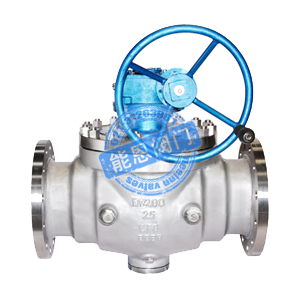

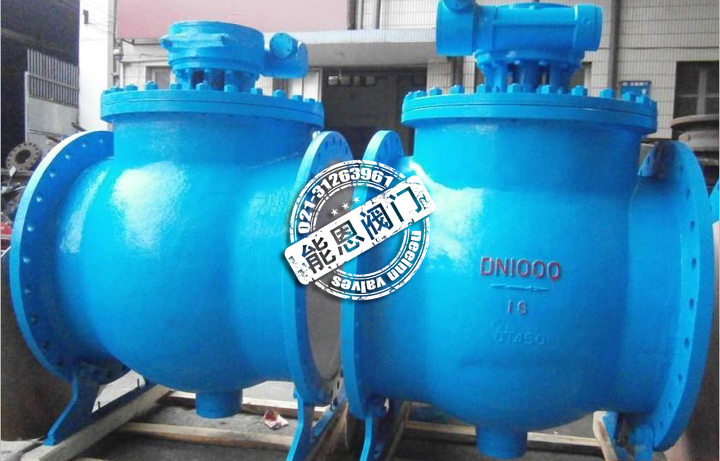

DYQ340H上裝式偏心半球閥圖片：
產品特點：
（1）壓力損失�。喝_時水損為零，流道完全暢通，且介質不會沉積在閥體中腔內；
（2）耐顆料磨損：V形開口的球冠與金屬閥座之間具有剪切作用，在關閉過程中，只在最后一刻球冠才靠向閥座，不形成磨擦，且閥座用耐磨的鎳合金制成，不易被沖刷磨損，因而適用于含纖維、微小固體顆料、漿等；
（3）適合高流速介質：直通流道，堅固的偏心一曲軸使之適合高流速具無振動；
（4）壽命長：無易損部件，由于偏心作用，閥門啟閉時密封面間無磨擦，則使用壽命長；
（5）維修方便：閥門維修時不需從管路上拆下，只要打開閥蓋即可進行維修；
（6）廣泛適用于水、污水、含微小固體顆料、水、蒸汽、煤氣、天然氣、油品等。
執行標準：
1、設計和制造：GB/T12237-2007;/API 6D/API 608
2、檢驗和試驗：GB/T13927-2008;/API 598
3、法蘭連接：GB/T9113.1-2000;/ASME B16.5 JB/T79.1~4-1994
4、結構長度：JD-2004;GB/T12221-2005 ASME B16.10
性能參數：
|
公稱壓力（Mpa） |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
公稱通經（mm） |
40－1600 |
40－1600 |
40－1200 |
40－600 |
40－600 |
|
密封試驗壓力（Mpa） |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
殼體試驗壓力（Mpa） |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
適用溫度（℃） |
－29～300、－29～425、－29～540 |
|
適用介質 |
清水、海水、污水、酸堿等液體、料漿、蒸汽、燃?xì)狻⒂皖?/P> |
|
驅動方式 |
手動、電動、氣動 |
|
連接形式 |
法蘭連接、對夾連接 |
|
安裝方式 |
立式安裝、臥式安裝 |
1.6MPa主要外形結構圖及連接尺寸：
|
公稱壓力PN（MPa） |
公稱通徑DN（mm） |
尺寸 |
|
L |
D |
D1 |
D2 |
D6 |
b |
f |
Z-фd |
|
法蘭 |
|
法蘭標準JB/T79.1-94
閥門結構長度
GB12221-89
1.6Mpa |
40 |
125 |
145 |
110 |
85 |
- |
16 |
3 |
4-18 |
|
50 |
140 |
160 |
125 |
100 |
- |
16 |
3 |
4-18 |
|
65 |
178 |
180 |
145 |
120 |
- |
18 |
3 |
4-18 |
|
80 |
190 |
195 |
160 |
135 |
- |
20 |
3 |
8-18 |
|
100 |
200 |
215 |
180 |
155 |
- |
20 |
3 |
8-18 |
|
125 |
254 |
245 |
210 |
185 |
- |
22 |
3 |
8-18 |
|
150 |
267 |
280 |
240 |
210 |
- |
24 |
3 |
8-23 |
|
200 |
292 |
335 |
295 |
265 |
- |
26 |
3 |
12-23 |
|
250 |
330 |
405 |
355 |
320 |
- |
30 |
3 |
12-25 |
|
300 |
390 |
460 |
410 |
375 |
- |
30 |
4 |
12-25 |
|
350 |
430 |
520 |
470 |
435 |
- |
34 |
4 |
16-25 |
|
400 |
530 |
580 |
525 |
485 |
- |
36 |
4 |
16-30 |
|
450 |
580 |
640 |
585 |
545 |
- |
40 |
4 |
20-30 |
|
500 |
630 |
705 |
650 |
608 |
- |
44 |
4 |
20-34 |
|
600 |
800 |
840 |
770 |
718 |
- |
48 |
5 |
20-41 |
|
700 |
900 |
910 |
840 |
788 |
- |
50 |
5 |
24-41 |
|
800 |
1000 |
1020 |
950 |
898 |
- |
52 |
5 |
24-41 |
2.5MPa主要外形及連接尺寸：
|
公稱壓力PN（MPa） |
公稱通徑DN（mm） |
尺寸 |
|
L |
D |
D1 |
D2 |
D6 |
b |
f |
Z-фd |
|
法蘭 |
|
法蘭標準JB/T79.1-94
閥門結構長度
GB12221-89
2.5Mpa |
40 |
125 |
145 |
110 |
85 |
- |
18 |
3 |
4-18 |
|
50 |
140 |
160 |
125 |
100 |
- |
20 |
3 |
4-18 |
|
65 |
178 |
180 |
145 |
120 |
- |
22 |
3 |
8-18 |
|
80 |
190 |
195 |
160 |
135 |
- |
22 |
3 |
8-18 |
|
100 |
200 |
230 |
190 |
160 |
- |
24 |
3 |
8-23 |
|
125 |
254 |
270 |
220 |
188 |
- |
28 |
3 |
8-25 |
|
150 |
267 |
300 |
250 |
218 |
- |
30 |
3 |
8-25 |
|
200 |
292 |
360 |
310 |
278 |
- |
34 |
3 |
12-25 |
|
250 |
330 |
425 |
370 |
332 |
- |
36 |
3 |
12-30 |
|
300 |
390 |
485 |
430 |
390 |
- |
40 |
4 |
16-30 |
|
350 |
430 |
550 |
490 |
448 |
- |
44 |
4 |
16-34 |
|
400 |
530 |
610 |
550 |
505 |
- |
48 |
4 |
16-34 |
|
450 |
580 |
660 |
600 |
555 |
- |
50 |
4 |
20-34 |
|
500 |
630 |
730 |
660 |
610 |
- |
52 |
4 |
20-41 |
|
600 |
800 |
840 |
770 |
718 |
- |
56 |
5 |
20-41 |
|
700 |
900 |
955 |
875 |
815 |
- |
60 |
5 |
24-48 |
|
800 |
1000 |
1070 |
990 |
930 |
- |
64 |
5 |
24-48 |
4.0MPa主要外形及連接尺寸：
|
公稱壓力PN（MPa） |
公稱通徑DN（mm） |
尺寸 |
|
L |
D |
D1 |
D2 |
D6 |
b |
f |
Z-фd |
|
法蘭 |
|
法蘭標準JB/T79.1-94
閥門結構長度
GB12221-89
4.0Mpa |
40 |
125 |
145 |
110 |
85 |
- |
18 |
3 |
4-18 |
|
50 |
140 |
160 |
125 |
100 |
- |
20 |
3 |
4-18 |
|
65 |
178 |
180 |
145 |
120 |
- |
22 |
3 |
8-18 |
|
80 |
190 |
195 |
160 |
135 |
- |
22 |
3 |
8-18 |
|
100 |
200 |
230 |
190 |
160 |
- |
24 |
3 |
8-23 |
|
125 |
254 |
270 |
220 |
188 |
- |
28 |
3 |
8-25 |
|
150 |
267 |
300 |
250 |
218 |
- |
30 |
3 |
8-25 |
|
200 |
292 |
375 |
320 |
282 |
- |
38 |
3 |
12-30 |
|
250 |
330 |
445 |
385 |
345 |
- |
42 |
3 |
12-34 |
|
300 |
390 |
510 |
450 |
408 |
- |
46 |
4 |
16-34 |
|
350 |
430 |
570 |
510 |
465 |
- |
52 |
4 |
16-34 |
|
400 |
530 |
655 |
585 |
535 |
- |
58 |
4 |
16-41 |
|
450 |
580 |
680 |
610 |
560 |
- |
60 |
4 |
20-41 |
|
500 |
630 |
755 |
670 |
612 |
- |
62 |
4 |
20-48 |
|
600 |
800 |
890 |
795 |
730 |
- |
62 |
5 |
20-54 |
|
700 |
900 |
995 |
900 |
835 |
- |
68 |
5 |
24-54 |
|
800 |
1000 |
1135 |
1030 |
960 |
- |
76 |
5 |
24-58 |
我公司球閥制造標準依照：
①《通用閥門法蘭和對焊連接鋼制球閥》GB/T12237-89
②《鐵制和銅制球閥》GB/T 15185-1994
③《鋼制閥門 一般要求》GB/T 12224-2005
④《生活飲用水輸配水設備及防護材料的安全性評價標準》 GB/T 17219-1998
購買本公司上裝式偏心半球閥請按以下指示進行安裝：（詳情或見產品說明書）
（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。
（3）準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。
（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
（5）本類閥應安裝在管道的水平方向或垂直方向。
（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
（7）與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
聲明：本文中所有文字、數據、圖片考慮到生產工況條件不同，難免會產生偏差、不恰當或是有不充分的描述，故均適用于參考，如果您對本文中所提供的上裝式偏心半球閥產品內容有任何疑問，請您聯系我們，我們將竭誠為您服務！ |
|
