| 詳細介紹： |
『U型過濾器』專業生產廠家，由本廠自主研發生產的【U型過濾器】質量可靠、價格合理、售后服務完善�！篣型過濾器』適用于各種輕重工業及樓宇管道。能恩品質，全球共享！【過濾器】廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
|
產品名稱 |
U型過濾器 |
產品型號 |
UG |
公稱通徑 |
DN15-200mm |
壓力范圍 |
1.6-2.5MPa |
閥體材質 |
鑄鋼、不銹鋼(304,316) |

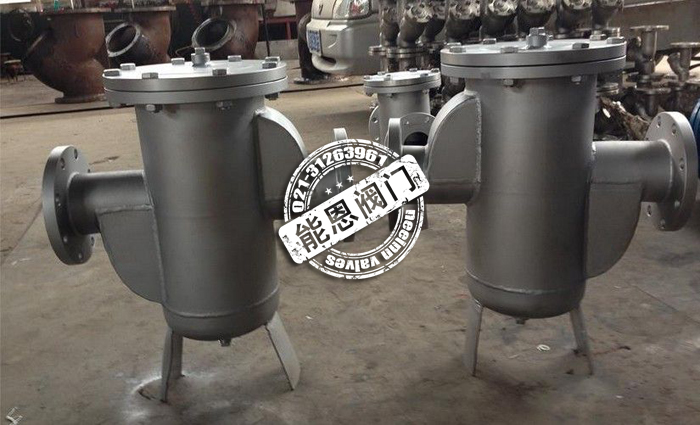

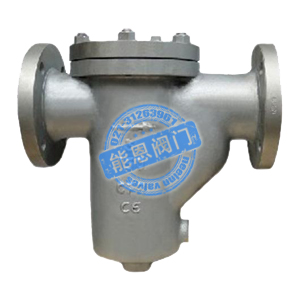

U型過濾器圖片：
U型過濾器概述：
廣泛用于蒸汽、空氣、水、油品等系統管道中，保護各種計量器、泵機、閥門、疏水器等設備。
U型過濾器特點：
UG型壓力損失小，流通面積大，抗污性強。排污方便。
U型過濾器主要性能規范：
|
型號 |
公稱壓力 |
工作溫度(℃) |
濾網目數 |
適用介質 |
|
UG-A、UG-B |
1.6 |
350 |
20～150 |
蒸汽、空氣、水、油 |
|
2.5 |
主要零部件材料表：
|
零件名稱 |
材料 |
|
閥體 |
碳鋼、不銹鋼 |
|
濾網蓋 |
碳鋼、不銹鋼 |
|
濾芯網 |
不銹鋼 |
|
墊片 |
柔性石墨 |

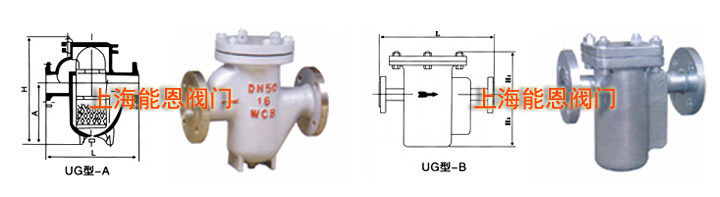

U型過濾器結構圖：
U型過濾器主要外形及連接尺寸：
|
型號 |
公稱通徑 |
A |
L |
H |
|
UG型一A |
10 |
150 |
80 |
125 |
|
15 |
150 |
80 |
125 |
|
20 |
180 |
100 |
153 |
|
25 |
180 |
100 |
153 |
|
40 |
200 |
155 |
304 |
|
50 |
300 |
155 |
340 |
|
65 |
340 |
220 |
380 |
|
80 |
400 |
250 |
420 |
|
100 |
500 |
295 |
502 |
|
150 |
600 |
335 |
650 |
|
200 |
786 |
395 |
770 |
|
UG型一B |
Nominal Diameter(DN)公稱通徑 |
External dimensions(mm)外形尺寸 |
|
L |
H1 |
H2 |
|
15 |
270 |
90 |
145 |
|
20 |
270 |
90 |
145 |
|
25 |
270 |
90 |
145 |
|
32 |
320 |
125 |
175 |
|
40 |
320 |
125 |
175 |
|
50 |
320 |
125 |
175 |
|
65 |
430 |
140 |
220 |
|
80 |
430 |
140 |
220 |
|
100 |
430 |
140 |
220 |
|
125 |
460 |
160 |
235 |
|
150 |
460 |
170 |
235 |
|
200 |
460 |
190 |
235 |
聲明：本文中所有文字、數據、圖片考慮到生產工況條件不同，難免會產生偏差、不恰當或是有不充分的描述，故均適用于參考，如果您對本文中所提供的U型過濾器產品內容有任何疑問，請您聯系我們，我們將竭誠為您服務！ |
|
