| 詳細介紹： |
『Y型過濾器』專業生產廠家，由本廠自主研發生產的【Y型過濾器】質量可靠、價格合理、售后服務完善�！篩型過濾器』適用于各種輕重工業及樓宇管道。能恩品質，全球共享！【過濾器】廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
|
產品名稱 |
Y型過濾器 |
產品型號 |
GL41H、GL41W |
公稱通徑 |
DN15-600mm |
壓力范圍 |
1.6-42MPa |
閥體材質 |
球墨鑄鐵、鑄鋼、不銹鋼 |
我公司為『Y型過濾器』專業生產廠家，由本廠自主研發生產的【過濾器】質量可靠、價格合理、售后服務完善�！篩型過濾器』適用于各種輕重工業及樓宇管道。能恩品質，全球共享!【過濾器】廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
【過濾器】是輸送介質管道上不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來消除介質中的雜質，以保護閥門及設備的正常使用。當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾網取出，處理后重新裝入即可，因此，使用維護極為方便�！�過濾器的選用】①進出口通徑：原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。②公稱壓力：按照過濾管路可能出現的最高壓力確定過濾器的壓力等級。③孔目數的選擇：主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格濾網可攔截的粒徑尺寸可直接向我司詢問。④過濾器材質：過濾器的材質一般選擇與所連接的工藝管道材質相同，對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼材質的過濾器。

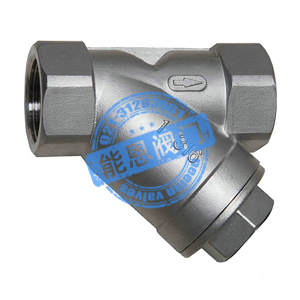

Y型過濾器產品圖片1：
Y型過濾器概述：
Y型過濾器是輸送介質的管道系列不可缺少的一種裝置,通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來消除介質中的雜質，以保護閥門及設備的正常使用。該過濾器具有結構先進，阻力小，排污方便等特點。適用介質可為水，油、氣�？砂从脩粢笾谱鳛V網，其外型基本相同（Y型），內部件全部采用不銹鋼，堅固耐用。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便。該過濾器體形小、濾眼細、阻力小、效果高、安裝檢修方便、成本低、并排污時間短，對一般小型號者，只需5-10分鐘。
過濾網目數選用參考：
一般通水網為18-30目/cm2，通氣網為40-100目/cm2，通油網為100-300目/cm2。
|
|
|
|
|

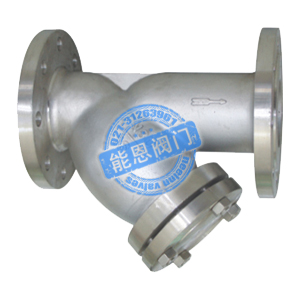

球墨鑄鐵Y型過濾器 |
鑄鋼Y型過濾器 |
不銹鋼Y型過濾器 |
Y型過濾器主要技術參數：
|
殼體材質 |
球墨鑄鐵 |
碳鋼(WCB碳素鋼、鑄鋼) |
不銹鋼 |
|
公稱通徑 |
15～500mm |
|
濾框濾網材質 |
不銹鋼 |
|
密封件材質 |
耐油石棉、丁腈橡膠、聚四氟乙烯 |
|
工作溫度（℃） |
-30~380 |
-80~425 |
-80~450 |
|
公稱壓力（MPa） |
1.6~42（150Lb~2500Lb） |
|
過濾精度（目/in） |
10~300 |
Y型過濾器分類說明：
本過濾器有殼體、排污蓋、濾芯、濾網等組成。網眼總面積是入口管首截面積的3-4倍。用于管道清除輸送介質:熱水、冷水、蒸汽、壓縮空氣各種機械雜質,特別是鍋爐房循環水泵前均需安此產品,為了清除系統中的機械雜質,使設備和管道免受堵塞和磨損,在額定流速下壓損為0.05-0.1米水柱。用于各種用汽設備,如:蒸汽儀表、疏水閥,壓縮空氣和各類用汽設備前均需安裝。在額定流速下壓損為0.05-0.2米水柱。油過濾器該主品濾眼密度有多種。例如:64孔、200孔、300孔/Cm2。用于各種輸油管道上一切設備。例如:油泵、油鍋爐前均需安裝,在額定流速下壓損為0.05-0.1米水柱。
Y型過濾器主要連接尺寸：
|
|
|
|
Y型過濾器零部件名稱 |

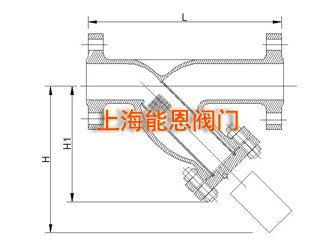

Y型過濾器尺寸圖 |
|
DN |
"英寸 |
L |
H |
H1 |
拉桿伸縮過濾器 |
參考重量kg |
|
15 |
1/2 |
125 |
70 |
150 |
L |
H |
2 |
|
20 |
3/4 |
145 |
70 |
150 |
|
|
3 |
|
25 |
1 |
160 |
80 |
160 |
|
|
3.8 |
|
32 |
1 1/4 |
180 |
90 |
180 |
|
|
6 |
|
40 |
1 1/2 |
200 |
100 |
240 |
|
|
7.2 |
|
50 |
2 |
220 |
130 |
250 |
300 |
130 |
10 |
|
65 |
2 1/2 |
260 |
165 |
350 |
350 |
165 |
17 |
|
80 |
3 |
280 |
195 |
390 |
400 |
195 |
20 |
|
100 |
4 |
320 |
230 |
450 |
450 |
230 |
32 |
|
125 |
5 |
350 |
300 |
520 |
500 |
300 |
53 |
|
150 |
6 |
380 |
335 |
580 |
550 |
335 |
66 |
|
200 |
8 |
495 |
420 |
690 |
650 |
420 |
110 |
|
250 |
10 |
595 |
500 |
800 |
775 |
500 |
165 |
|
300 |
12 |
640 |
580 |
950 |
900 |
580 |
225 |
|
350 |
14 |
700 |
640 |
1150 |
|
|
312 |
|
400 |
16 |
800 |
700 |
1360 |
|
|
500 |
|
450 |
18 |
850 |
790 |
1480 |
|
|
700 |
|
500 |
20 |
900 |
875 |
1650 |
|
|
900 |
Y型過濾器安裝與維護：
1、Y型過濾器可以水平安裝，也可以垂直安裝，進出口方向與閥體上的箭頭方向應保持一致。下圖為Y型過濾器安裝方向指導：
2、過濾器工作一段時間后，濾芯內沉淀了一定的雜質，這是壓力降增大，流速會下降，需及時清除過濾芯內的雜質。
3、清洗雜質時，特別注意過濾芯上的不銹鋼鋼絲網不能變形或損壞，否則，再裝上去的過濾器，過濾后介質的純度達不到設計要求，壓縮機，泵，儀表等設備會遭到破壞。
4、如發現不銹鋼鋼絲變形或損壞，需馬上更換。

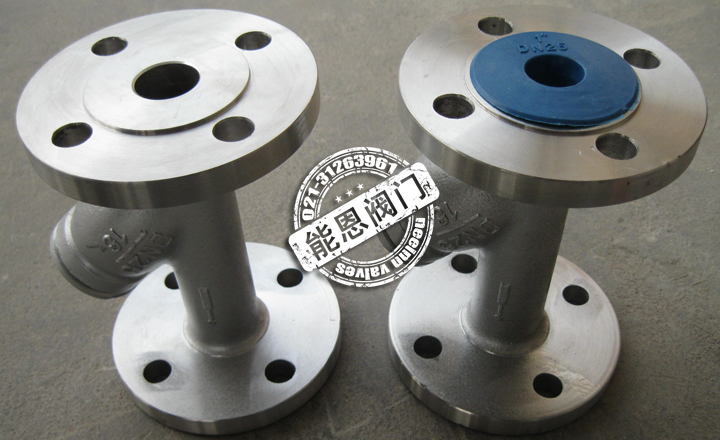

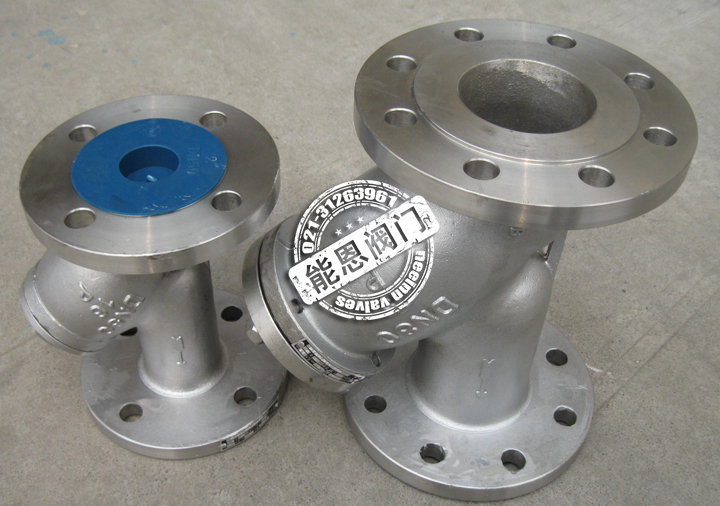

Y型過濾器產品圖片2：
聲明：本文中所有文字、數據、圖片考慮到生產工況條件不同，難免會產生偏差、不恰當或是有不充分的描述，故均適用于參考，如果您對本文中所提供的Y型過濾器產品內容有任何疑問，請您聯系我們，我們將竭誠為您服務！ |
|
